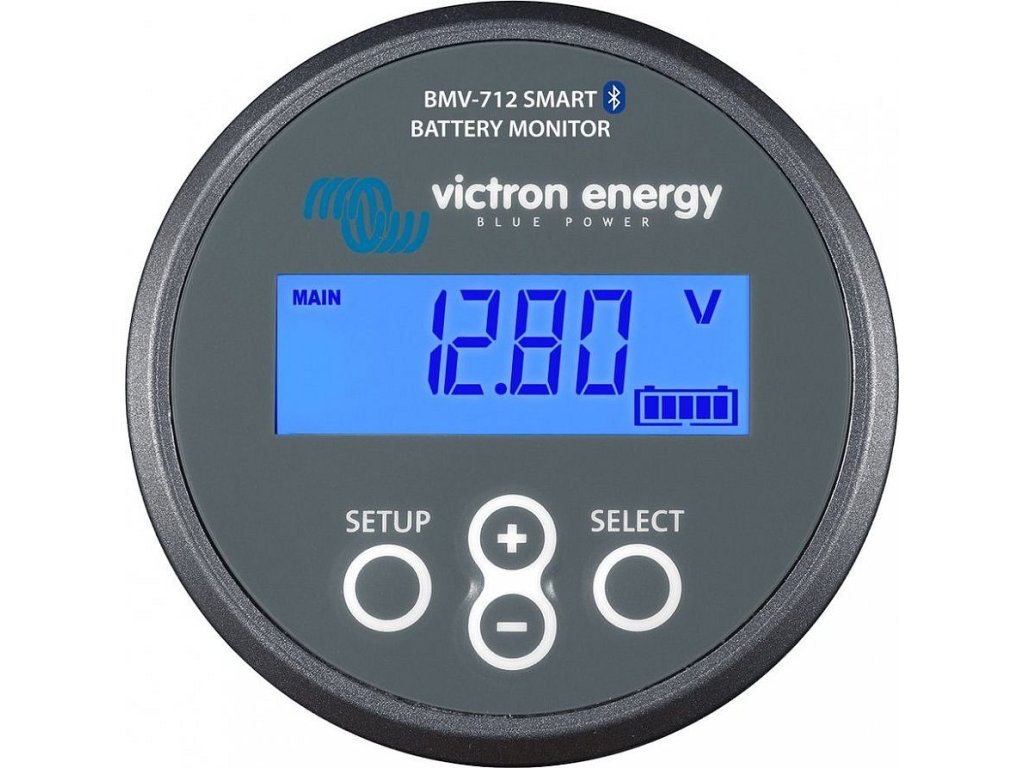

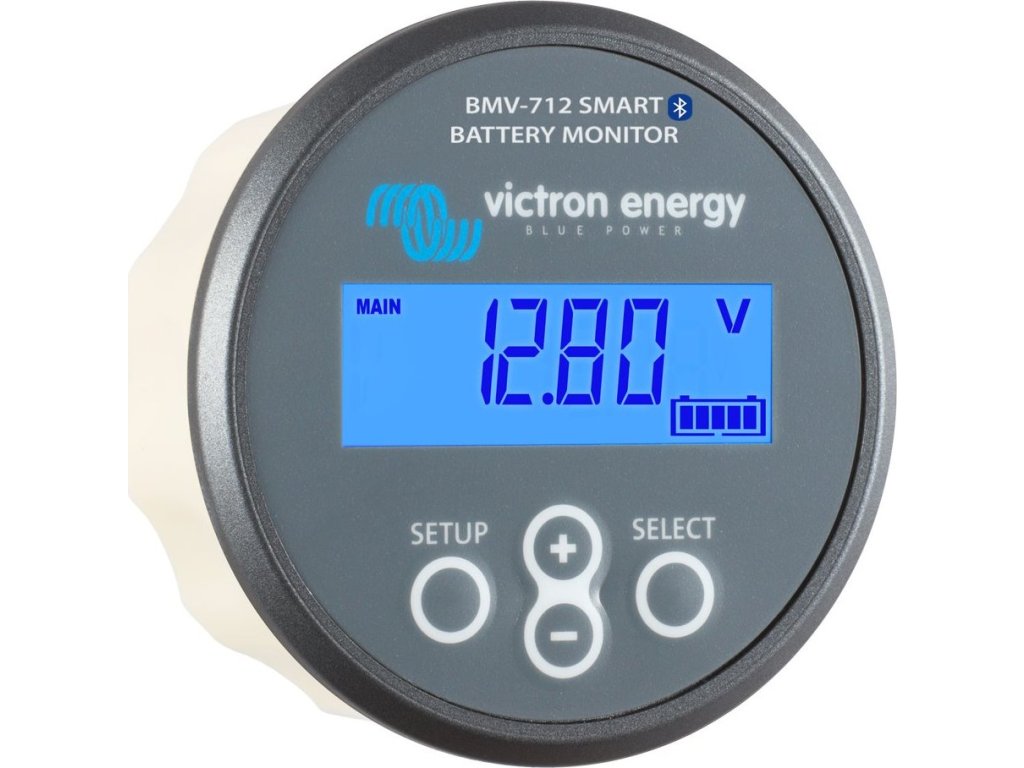

Victron BMV-712 Smart monitor stavu baterie

Detailní popis produktu

Externí modul/displej BMV-712 Smart (Battery Monitor Voltage) je nový vysoce přesný systém monitorování dvou nezávislých baterií.

Proč sledovat provozní stavy baterie? Pro její delší životnost! Podrobné sledování baterie nám umožňuje odhalit případné provozní nedostatky se zajištěním rychlé nápravy pro podporu dlouhé životnost baterie.
Vhodné pro všechny typy olověných baterií včetně rounových (AGM) a gelových. Jednoduché nastavení kapacity akumulátoru (výrobní nastavení na 200 Ah). Autodetekce napětí 12, 24, 36, 48, 60, 120, 144 a 288 V (pozor liší se dle modelu). Pravidelná automatická kalibrace přístroje pro spolehlivé uvádění měřených údajů (lze provádět i manuálně).
Verze BMV-700H je určena pro systémy s vysokým provozním napětím (DC 70 až 350 V), verze BMV-702 je určena pro sledování dvou akumulátorů, sledování teploty baterie nebo střední hodnoty. Sledovač je vhodný i pro Li-on baterie.

Sledovač stavu baterie Battery monitor BMV-712 Smart je navíc oproti modelu BMV-702 vybaven integrovanou technologií Bluetooth. BMV-712 Smart díky technologii bezdrátové komunikace Bluetooth, která je implementována ve většině ostatních produktů společnosti Victron Energy, zjednoduší instalaci systému a zvýší jeho výkon.

Základní zobrazované hodnoty:

• aktuální napětí (V) baterie
• aktuální proud (A), které jde do (kladné hodnoty - nabíjení) nebo ven (záporné hodnoty - vybíjení) z baterie
• aktuální výkon (W), které jde do (kladné hodnoty - nabíjení) nebo ven (záporné hodnoty - vybíjení) z baterie (násobek napětí a proudu)
• celková suma odebrané energie z baterie na napájení spotřebičů v ampérhodinách (Ah)
• aktuální míra nabití baterie v procentech
• předpokládaná (sofistikovaně propočtená) délka doby v hodinách do 50% vybití baterie při dané spotřebě energie

Sledovač ukládá vybrané historické údaje a dosažené mezní hodnoty:

• nejhlubší dosažené vybití akumulátoru
• míra posledního vybití akumulátoru
• počet proběhlých vybíjecích/nabíjecích cyklů akumulátoru
• průměrná hodnota vybití akumulátoru
• počet plných vybití akumulátoru
• maximální dosažené napětí akumulátoru
• minimální dosažené napětí akumulátoru
• počet dní od posledního plného nabití akumulátoru

Technické parametry:

• spotřeba energie při nepodsvětleném displeji a vypnutém relé: 1 mA (12 V) a 0,8 mA (24 V)
• spotřeba energie při nepodsvětleném displeji a sepnutém relé: 1 mA (12 V) a 0,8 mA (24 V)
• pracovní napětí: 12, 24 a 48 V (autodetekce)
• maximální velikost proudu procházející bočníkem: -500 až +500 A (vybíjení a nabíjení baterie)
• maximální odchylka při odečtu napětí: ±0,01 A při napětí 0 – 100 V
• maximální odchylka při odečtu proudu: ±0,01 A s 500 A bočníkem
• maximální odchylka při odečtu kapacity: ±0,1 Ah při kapacit baterie 0 – 100 Ah
• maximální odchylka při odečtu kapacity: ±1 Ah při kapacit baterie 100 – 9999 Ah
• maximální odchylka při odečtu stavu nabití: ±0,1 %
• maximální odchylka při odhadu zbývajícího času: ±1 hod (v rozsahu 1 - 240 hod)
• maximální odchylka při odečtu výkonu: ±1 W při rozsahu od -100 W do 1 kW
• celková kapacitu akumulátorů: 20 - 9999 Ah
• rozsah pracovní teploty: -20 až +50 °C
• kruhový průměr vlastního sledovače: 63 mm
• čtvercová velikost krytky vlastního sledovače: 69 x 69 mm
• hloubka vlastního sledovače: 31 mm
• spínané relé: 60 V (1 A) maximálně
• hmotnost vlastního sledovače: 70 g
• hmotnost bočníku: 315 g
• přípojné šrouby bočníku: M10
• materiál: plast

Sledovač provádí sofistikované sledování dodávané a odebírané energie společně se zohledněním nastavitelné hodnoty Peukertova exponentu (čím větší je odběr energie, tím relativně klesá množství dostupné energie v baterii a naopak) a účinnosti baterie pro odhad aktuálního množství energie (Ah) a míry nabití baterie (v procentech). Pro správné zobrazování množství dostupné energie v baterii je nutné, aby veškerá energie vstupující a odcházející z baterie procházela bočníkem.
Vlastní sledovač je možno integrovat do stěny bez nutnosti přístupu zezadu (zakrytované vruty).
Pro větší proudy jak 500 A lze dodat náhradní bočník konstruovaný na proudy 1000 a 2000 A. Na sledovač lze použít bočníky až do maximálního proudu 9999 A s napěťovým rozsahem 1 - 100 mV (obojí nastavitelné).

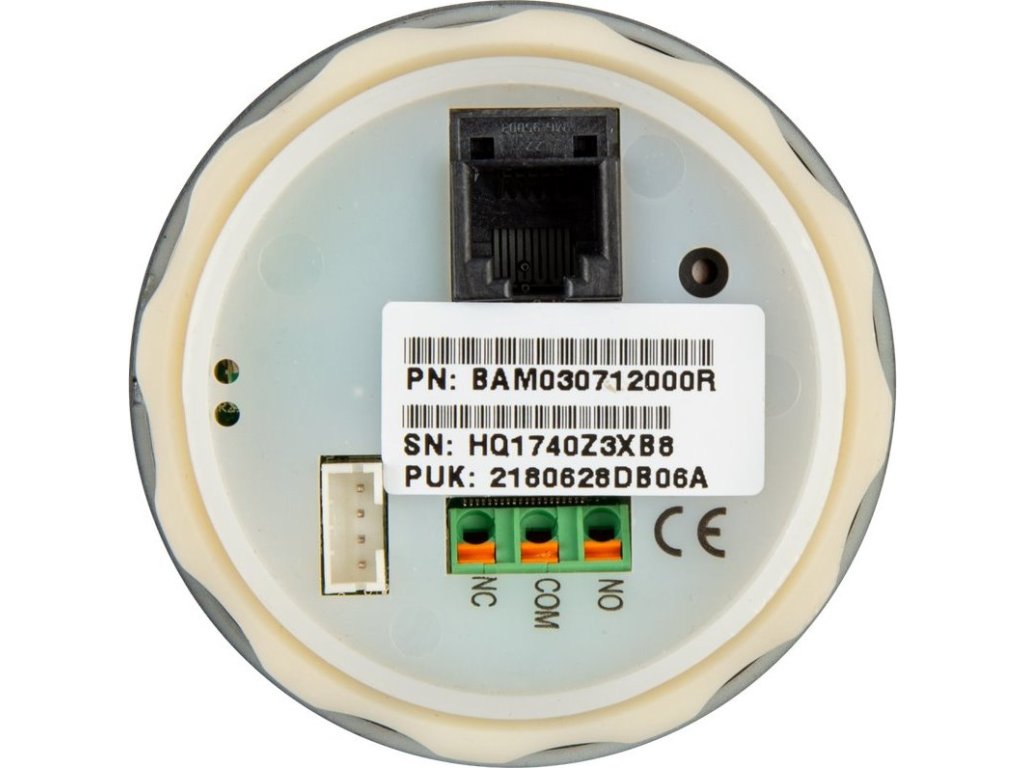

Sledovač disponuje spínaným relé. To je aktivována/deaktivováno na základě naměřené míry nabití baterie. Továrně je nastaveno sepnutí při poklesu stavu nabití baterie pod 50 % a vypnutí při dosažení stavu nabití na 90 %. Tyto hodnoty lze změnit v nastavení. Také lze obrátit logiku spínání, čili standardně je relé sepnuto, nestandardně vypnuto. Relé lze využít pro spínání/vypínání zařízení jako je externí alarm, elektrocentrála atd.
Sledovač je možno napojovat na další zařízení. Možnost propojení sledovače s velkým barevným displejem Color Control GX s bezplatnou možností grafické vizualizace naměřených hodnot na portálu https://vrm.victronenergy.com/user/register (nezávazně lze vyzkoušet na funkčních systémech při zadání uživatelského jména: demo@victronenergy.com a hesla: vrmdemo). K propojení sledovač BMV-700 s displejem Color control GX je nutno zakoupit buď kabel VE.Direct nebo komunikační rozhraní VE.Direct-USB.

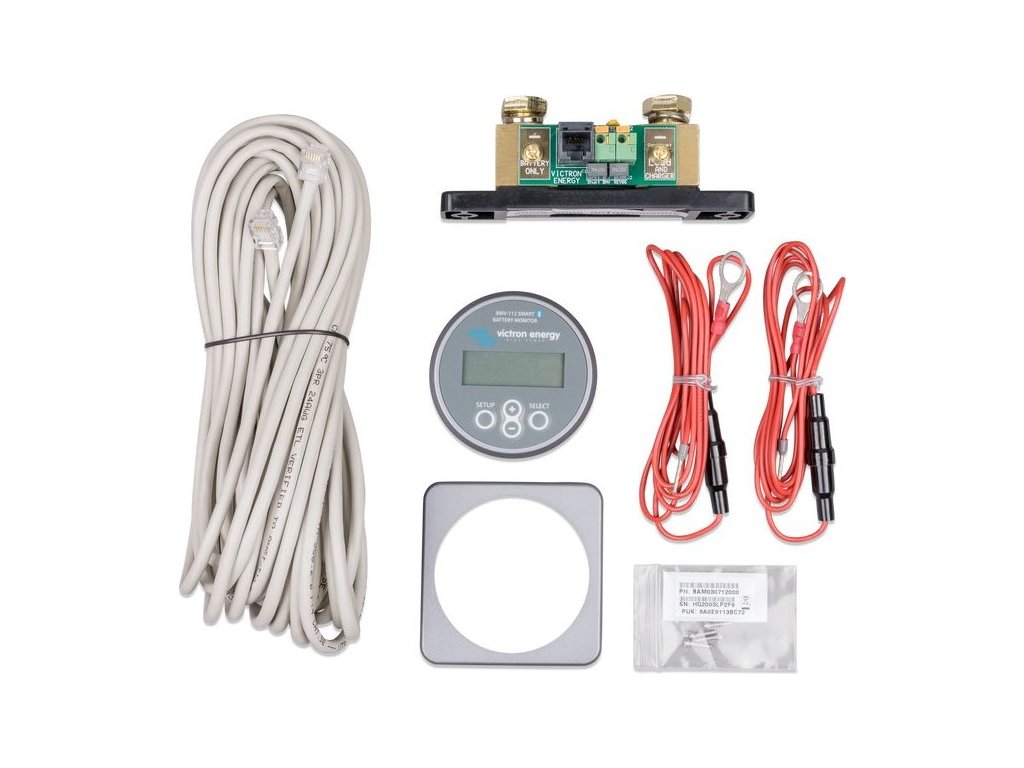

Balení obsahuje:

• vlastní sledovač s podsvíceným digitálním displejem a ovládacími prvky
• plastová krytka sledovače o rozměrech 69 x 69 mm

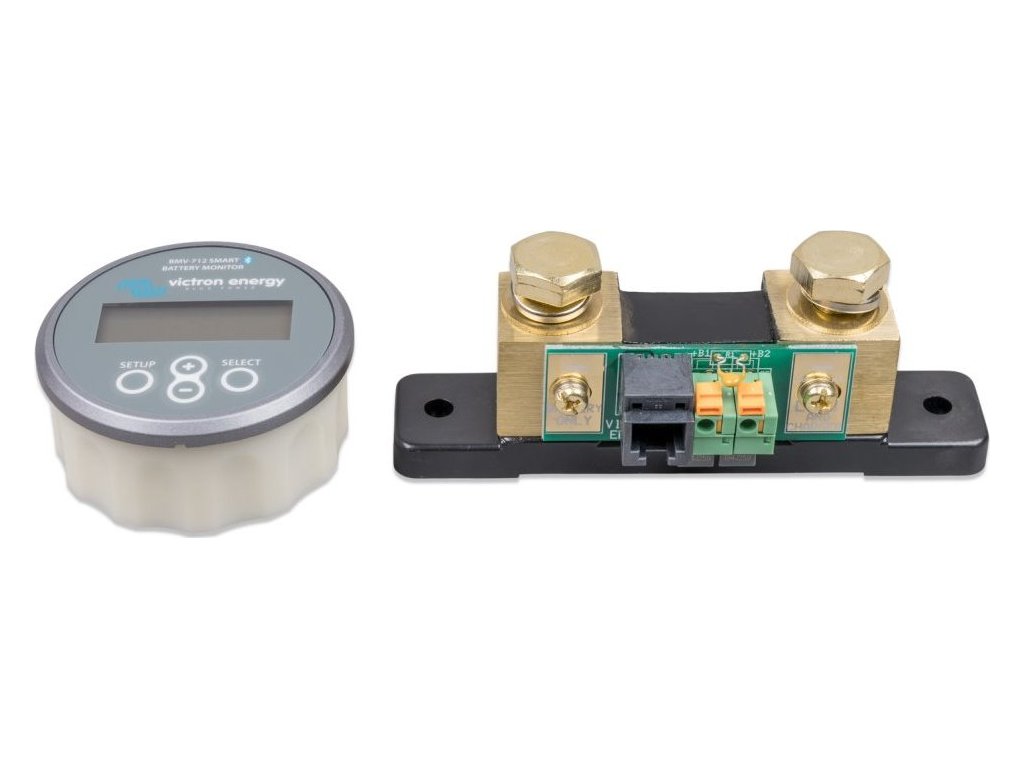

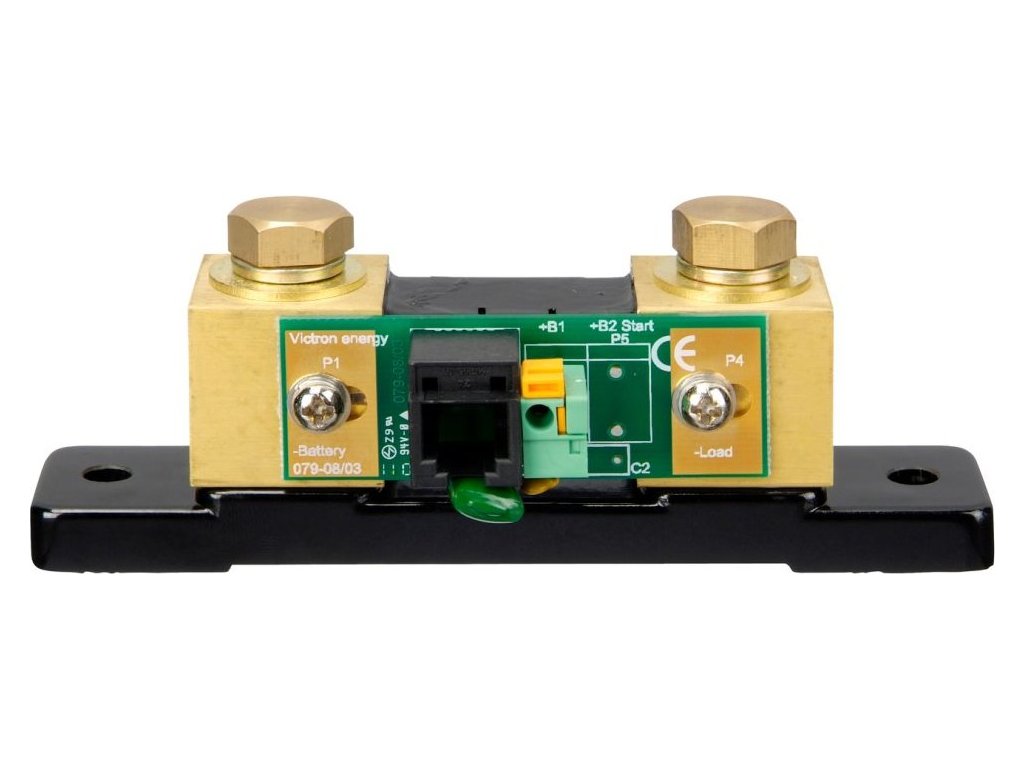

• bočník 500 A (50 mV) konstruovaný na maximální proud 500 A (instaluje se na záporný kabel baterie)
• 10 metrů dlouhý komunikační a napájecí UTP kabel RJ-12 (propojení vlastního sledovače s bočníkem)
• 2 metry dlouhý instalační kabel s pojistkou k napojení na kladný kabel

ZÁKLADNÍ SPECIFIKACE

Aplikace VictronConnect pro mobilní zařízení s Androidem

Aplikace VictronConnect pro mobilní zařízení s iOS

Aplikace VictronConnect pro Mac zařízení

Aplikace je také ke stažení na stránce výrobce Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
