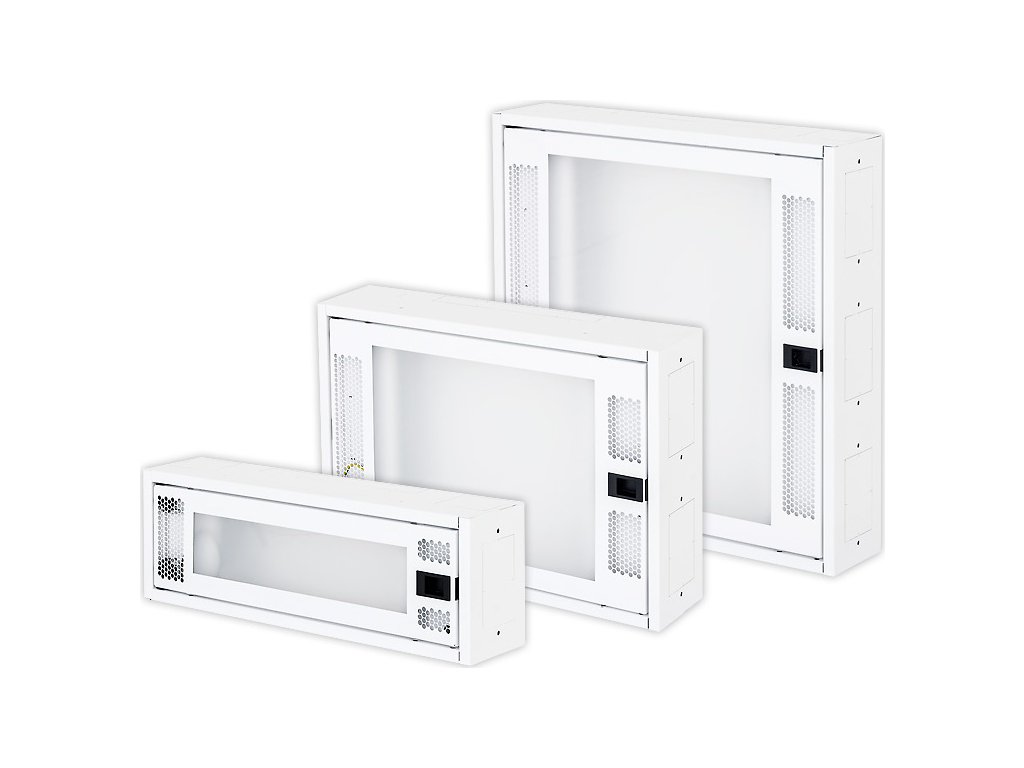

Triton Hybridní rozvaděč datový 333x500x110 mm RAL9003 hl. lesklá

Detailní popis produktu

Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží.

Hybridní rozvaděč RNA-02-A51-YXX-X1

PŘEHLED

• IP20 / IK05

• Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi.

• Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA.

• Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA.

• Konstrukce rozvaděče:

– Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm.

– Rámová dvířka z kombinace plechu tloušťky 1 mm a plastu PP-H 1,5 mm.

• Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče.

• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.

• Po obvodu rozvaděče jsou připraveny záslepky k vylomení.

• Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg.

SPECIFIKACE

Typ

* RNA-02-A51-YXX-X2

výška A (mm)

* 333

šířka B (mm)

* 500

hloubka C (mm)

* 110

Hmotnost brutto (kg)

*  6,7

Hmotnost netto (kg)

* 6,4

Rozteč pro zavěšení R1

* 243

Rozteč pro zavěšení R2

* 390

Počet modulů

* 2 x 13

10“ prostup s přípravou pro zásuvky

* 1

Otvor pro zásuvku

* 0
